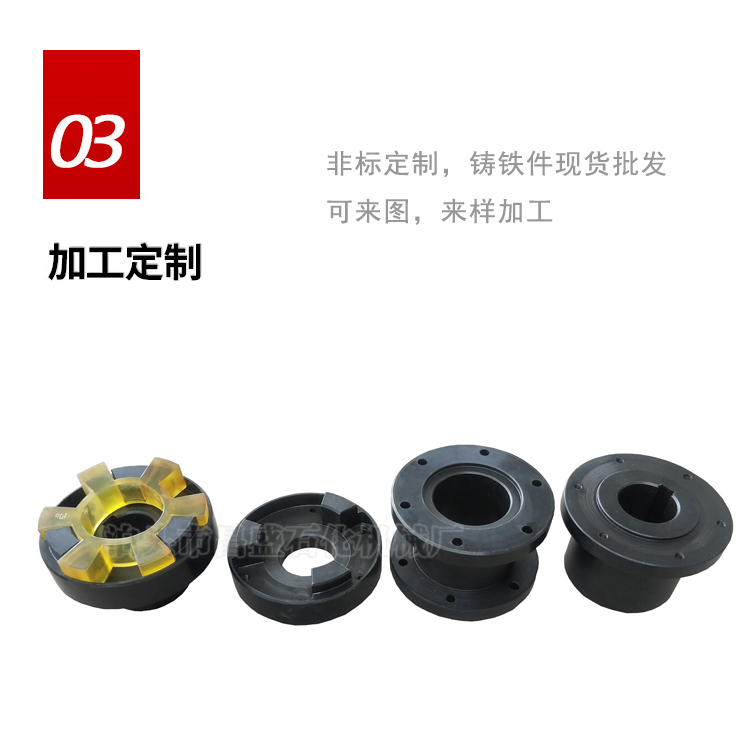

整体由主动端半联轴器、中间节（梅花弹性垫 + 连接套筒 / 加长节）、从动端半联轴器三大核心部分组成，属于可加长跨距安装的弹性三爪联轴器。

1. 主动半联轴器

带内齿爪（三个凸起爪瓣）的法兰轮毂，一端与电机 / 输入轴键连接；爪齿嵌入中间弹性体，传递扭矩，定位安装弹性缓冲件。

2. 梅花弹性缓冲垫（三爪胶垫）

标准三瓣梅花形聚氨酯 / 橡胶件，卡在两半联轴器爪齿之间；

作用：补偿同轴度偏差、减震降噪、缓冲冲击，避免金属硬接触。

3. 中间加长节（中间套筒 / 中间轴）

空心或实心加长筒体，两端分别与主动侧弹性垫、从动侧半联轴器配合；

作用：拉长两轴安装间距，适配设备大跨距、空间受限工况，可按需裁切长度。

4. 从动半联轴器

结构和主动半联轴器一致，同样带三爪内齿轮毂；

与负载设备输出轴键连接，通过爪齿挤压弹性垫接收扭矩，驱动从动设备运转。

5. 紧固件（平键、紧定螺钉）

平键：实现联轴器轮毂与转轴周向固定，传递转矩防打滑；

紧定螺钉：轴向锁紧联轴器，防止运转时轴向窜动脱落。
